Wybór oświetlenia stadionu to nie tylko kwestia wyboru oprawy o dużej mocy. Profesjonalny obiekt sportowy wymaga wystarczającego oświetlenia, spójnego rozsyłu światła, kontrolowanego olśnienia, odpowiedniego oddawania barw, niezawodnego zarządzania ciepłem i, w razie potrzeby, wydajności gotowej do transmisji.Lampa stadionowa LED o mocy 1800 Wmoże zapewnić wysoką moc optyczną potrzebną do wymagających zastosowań w sportach na świeżym powietrzu, ale jej rzeczywista wartość zależy od sposobu zaprojektowania oprawy i planowania całego systemu oświetleniowego.
Spis treści
- Co właściwie oznacza oświetlenie stadionowe o mocy 1800 W?
- Dlaczego 1800 W nadaje się do dużych obiektów sportowych?
- Jakie specyfikacje należy sprawdzić?
- Dlaczego jednolitość i odblaski mają znaczenie?
- Jak optyka i kąty wiązki wpływają na pole?
- Jak należy uwzględnić wymagania dotyczące transmisji?
- Jak zaplanować system o mocy 1800 W?
- Jakich błędów zakupowych należy unikać?
- Jak utrzymać długoterminową wydajność?
- Często zadawane pytania
- Uwagi końcowe

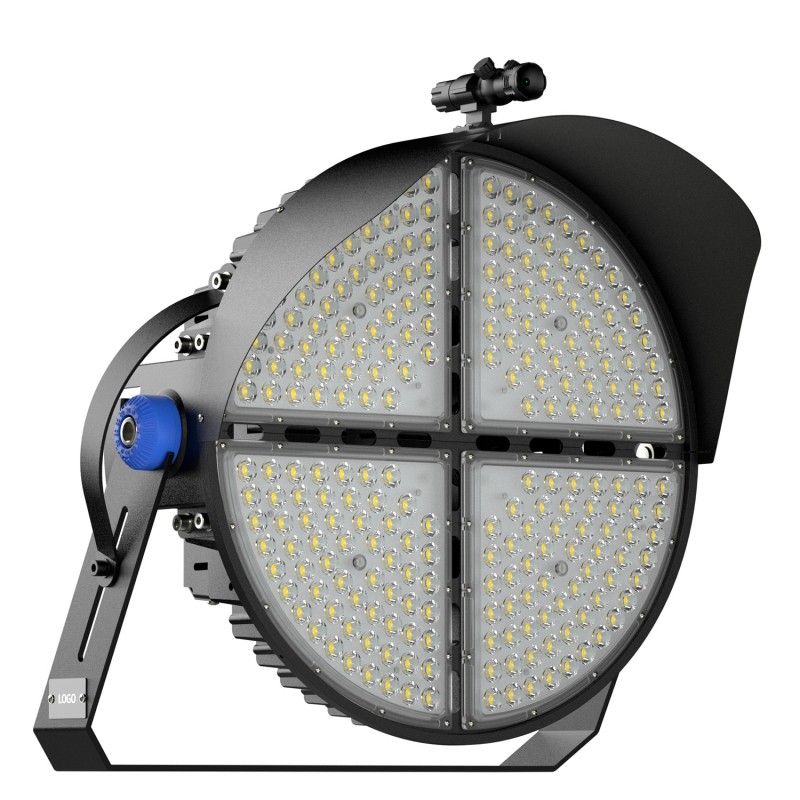

Co właściwie oznacza oświetlenie stadionowe o mocy 1800 W?
Liczba 1800 W opisuje przybliżoną moc elektryczną zużywaną przez oprawę w określonych warunkach pracy. Samo w sobie nie mówi kupującemu, ile użytecznego światła dotrze na powierzchnię do gry. Dwie oprawy o tej samej mocy znamionowej mogą dawać różne wyniki, ponieważ wydajność diod LED, konstrukcja optyczna, wydajność sterownika, zarządzanie ciepłem i rozkład wiązki nie są identyczne.
Z tego powodu zamówienia na oświetlenie stadionów powinny wykraczać poza proste porównanie mocy. Bardziej przydatne pytania dotyczą dostarczanych lumenów, rozkładu fotometrycznego, wysokości montażu, kąta celowania, docelowego luksu, równomierności i olśnienia. Na przykład wytyczne FIFA dotyczące stadionów identyfikują natężenie oświetlenia w poziomie i w pionie, jednorodność, odblaski, oddawanie barw i temperaturę barwową jako ważne elementy projektu oświetlenia, zamiast traktować samą jasność jako cel. :treśćReferencja
W praktyce oświetlenie stadionowe LED o mocy 1800 W najlepiej postrzegać jako element oświetlenia o dużej mocy w ramach większego systemu inżynieryjnego. Ostateczna wydajność wynika z relacji pomiędzy oprawą, optyką, pozycjami montażu i geometrią obiektu.
Dlaczego 1800 W nadaje się do dużych obiektów sportowych?
Duże stadiony i tereny sportowe tworzą wymagające środowisko oświetleniowe. Boisko może być szerokie, punkty mocowania mogą znajdować się dziesiątki metrów nad powierzchnią gry, a urządzenie może wymagać rzucania światła na znaczną odległość. Jednocześnie nadmierna jasność skierowana w złym kierunku może powodować odblaski dla zawodników, sędziów, widzów lub kamer.
Oprawa LED dużej mocy może zmniejszyć liczbę opraw wymaganych w niektórych układach, uprościć planowanie konstrukcyjne i zapewnić wysoką moc wyjściową przy wysokich pozycjach montażowych. Jednakże prawidłowej ilości nie można określić na podstawie samej mocy. Profesjonalny projekt zwykle ocenia rzeczywisty plik fotometryczny wybranej oprawy i modeluje jej rozmieszczenie przed instalacją.
Typowe zastosowania
- Stadiony piłkarskie i piłkarskie
- Obiekty lekkoatletyczne i lekkoatletyczne
- Duże zewnętrzne boiska do koszykówki lub wielofunkcyjne boiska
- Obiekty do baseballu i softballu
- Rugby i inne sporty wielkopolne
- Poligony wymagające dużej jednolitości
- Duże kompleksy rekreacyjno-sportowe miejskie
- Miejsca wymagające oświetlenia odpowiedniego do produkcji telewizyjnej lub wideo
Nie określaj urządzenia jako „1800W”. Poproś dostawcę o pełny arkusz danych technicznych, plik fotometryczny, wydajność diod LED, informacje o sterowniku, opcje kąta świecenia, zakres temperatur roboczych i odpowiednie raporty z testów. Szczegóły te pozwalają inżynierom ocenić oprawę w ramach rzeczywistego projektu obiektu.
Jakie specyfikacje należy sprawdzić?
Odpowiednia oprawa stadionowa musi równoważyć moc optyczną, parametry elektryczne, niezawodność mechaniczną i odporność na środowisko. Poniższe specyfikacje są szczególnie przydatne przy porównywaniu produktów klasy 1800W.
| Specyfikacja | Dlaczego to ma znaczenie | Co kupujący powinni sprawdzić |
|---|---|---|
| Moc znamionowa | Wskazuje zużycie energii elektrycznej | Potwierdź rzeczywistą moc wejściową i tolerancję roboczą |
| Moc świetlna | Pokazuje ilość wytworzonego światła | Zamiast polegać tylko na mocy, sprawdź przetestowane lumeny |
| Dystrybucja optyczna | Określa, gdzie dostarczane jest światło | Przejrzyj kąty wiązki i pliki fotometryczne |
| Jednolitość | Redukuje jasne i ciemne strefy | Przejrzyj symulowane i zmierzone wartości jednorodności |
| Odwzorowanie kolorów | Obsługuje naturalną percepcję wzrokową i reprodukcję obrazu z aparatu | Sprawdź CRI/Ra i wymagania specyficzne dla projektu |
| Kontrola olśnień | Pomaga chronić komfort widzenia | Sprawdź ekranowanie optyczne i obliczoną skuteczność olśnienia |
| Ochrona przed wnikaniem | Chroni przed działaniem pyłu i wody na zewnątrz | Potwierdź podany stopień ochrony IP i podstawę testu |
| Zarządzanie ciepłem | Wpływa na stabilność działania i żywotność diod LED | Przejrzyj projekt radiatora i dane dotyczące temperatury |
| Kierowca | Steruje działaniem elektrycznym | Sprawdź wydajność, funkcje zabezpieczające i kompatybilność ze ściemnianiem |
Specyfikacja powinna również odpowiadać lokalnej instalacji elektrycznej obiektu, środowisku instalacji i strategii konserwacji. W przypadku projektów stadionów zewnętrznych obciążenie wiatrem, elementy montażowe, prowadzenie kabli i dostęp w celu konserwacji mogą być równie ważne jak sam moduł LED.
Dlaczego jednolitość i odblaski mają znaczenie?
Wysokie natężenie oświetlenia nie zapewnia automatycznie dobrego oświetlenia sportowego. Boisko z wyjątkowo jasnymi obszarami i znacznie ciemniejszymi strefami może utrudniać sportowcom śledzenie szybko poruszających się obiektów i może powodować niespójne warunki wizualne dla widzów i kamer.
UEFA definiuje jednolitość poziomą i pionową za pomocą współczynników takich jak U1 i U2. U1 porównuje minimalne natężenie oświetlenia z maksymalnym natężeniem oświetlenia, podczas gdy U2 porównuje minimalne natężenie oświetlenia ze średnim natężeniem oświetlenia. Pomiary te pomagają opisać równomierny rozkład światła w obszarze odniesienia.
Odblaski to kolejna ważna kwestia. Mocna oprawa skierowana bezpośrednio w stronę graczy lub widzów może powodować dyskomfort nawet wtedy, gdy średni poziom natężenia oświetlenia na boisku jest akceptowalny. FIFA zaleca zatem dokładne rozważenie rozmieszczenia opraw, kątów skierowania, rozkładu wiązki i lokalizacji konstrukcji oświetleniowych.
Lepszy cel oświetleniowy
- Wystarczająca ilość światła:osiągnąć natężenie oświetlenia wymagane w danym miejscu.
- Nawet lekkie:minimalizować nadmierne różnice w obrębie pola.
- Kontrolowane światło:kontroluj niepotrzebne rozlanie i odblaski.
- Odpowiedni kolor:zapewniają odpowiednią temperaturę barwową i renderowanie.
- Stabilna praca:utrzymać stałą wydajność przez długi okres eksploatacji.
Jak optyka i kąty wiązki wpływają na pole?
Rozsył optyczny to jedna z najważniejszych różnic między naświetlaczem ogólnego przeznaczenia a profesjonalnie zaprojektowaną oprawą stadionową. Wąska wiązka może rzucać światło na dużą odległość, podczas gdy szersza wiązka może pokryć większy obszar. Żadne z nich nie jest powszechnie lepsze; prawidłowy rozkład zależy od wysokości urządzenia, wymiarów pola i geometrii celowania.
Na przykład wysoki maszt położony daleko od boiska może wymagać innego rozsyłu optycznego niż oprawa montowana na dachu, umieszczona blisko boiska. Używanie tego samego kąta wiązki światła na całym stadionie może spowodować niepotrzebne nakładanie się świateł w niektórych obszarach, pozostawiając inne obszary niedoświetlone.
Dlatego też profesjonalne obliczenia oświetlenia warto wykonać w oparciu o dane fotometryczne producenta. FIFA wyraźnie zauważa, że kąty celowania, charakterystyka wiązki światła, położenie masztów i geometria stadionu mają wpływ na powstały system oświetlenia.
Przed zakupem poproś o plik fotometryczny IES lub LDT, jeśli jest dostępny. Inżynier oświetlenia może użyć tego pliku do symulacji liczby opraw, wysokości montażu, kątów celowania, poziomów luksów i jednorodności przed wysyłką sprzętu.
Jak należy uwzględnić wymagania dotyczące transmisji?
Stadiony przeznaczone do celów telewizyjnych lub do profesjonalnej produkcji wideo mają dodatkowe wymagania oświetleniowe. Kamera nie tylko rejestruje poziomą jasność pola. Gracze, sędziowie i poruszające się obiekty muszą być dobrze widoczne z wielu kierunków kamery, dlatego ważne jest oświetlenie pionowe.
FIFA wyjaśnia, że natężenie oświetlenia pionowego jest szczególnie istotne w przypadku obiektów, w których odbywają się transmisje telewizyjne, i jest oceniane z wielu kierunków. Oddawanie barw, temperatura barwowa, migotanie, jednolitość i odblaski również stają się ważnymi czynnikami w środowiskach nadawczych.
Wytyczne UEFA dotyczące oświetlenia stadionów na rok 2023 podobnie obejmują poziome i pionowe natężenie oświetlenia, jednolitość, migotanie, temperaturę barwową, oddawanie barw i odblaski w ramach wymagań oświetleniowych. Na przykład kryteria poziomu A określają wysokie natężenie oświetlenia w poziomie i pionie wraz z określonymi parametrami równomierności i olśnienia.
Dlatego kupujący nie powinien zakładać, że urządzenie o mocy 1800 W jest automatycznie gotowe do transmisji. Rzeczywisty sterownik, układ optyczny, charakterystyka migotania, wydajność kolorów i wyniki fotometryczne należy sprawdzić pod kątem wymagań wymaganego miejsca.
Jak zaplanować system o mocy 1800 W?
Pomyślny montaż rozpoczyna się zanim oprawy dotrą na miejsce. System oświetlenia należy zaplanować uwzględniając wymiary pola, otaczające konstrukcje, położenie masztu lub dachu, oświetlenie celu, kierunki obserwacji i dostęp konserwacyjny.
Praktyczna sekwencja planowania
- Zdefiniuj miejsce:rejestrować wymiary pola, otaczające stoiska, konstrukcje dachowe i dostępne pozycje montażowe.
- Zdefiniuj cel oświetlenia:ustalić, czy obiekt jest przeznaczony do celów szkoleniowych, rekreacyjnych, zawodów lub transmisji wydarzeń.
- Ustaw docelowe natężenie oświetlenia:określić wymagane poziome i, w stosownych przypadkach, pionowe natężenie oświetlenia.
- Przejrzyj jednolitość:ustal odpowiednie cele w zakresie jednolitości, zamiast skupiać się wyłącznie na średnich luksach.
- Wybierz optykę:wybierz rozkład wiązki w oparciu o wysokość montażu i geometrię celowania.
- Uruchom symulację fotometryczną:obliczyć ilość opraw, kierunek celowania, rozkład luksów i równomierność.
- Potwierdź wymagania konstrukcyjne i elektryczne:sprawdź elementy montażowe, zasilanie, zabezpieczenie i pojemność kabla.
- Prowizja i środek:porównać rzeczywiste pomiary terenowe z założeniami projektowymi po instalacji.
Takie podejście zmniejsza ryzyko odkrycia po instalacji, że wybrany wzór wiązki powoduje nadmierne odblaski, nierównomierne pokrycie lub niewystarczające oświetlenie w kluczowych obszarach.
Jakich błędów zakupowych należy unikać?
Kupujący często koncentrują się na początkowej cenie jednostkowej i mocy, ponieważ liczby te można łatwo porównać. Oświetlenie stadionowe to jednak zakup na poziomie systemowym. Tańsza oprawa może wymagać większej liczby jednostek, więcej prac instalacyjnych lub częstszej konserwacji, jeśli jej właściwości optyczne i termiczne są nieodpowiednie.
Typowe problemy
- Porównanie tylko mocy:identyczne wartości mocy nie gwarantują identycznego strumienia świetlnego.
- Ignorowanie danych fotometrycznych:bez informacji o wiązce nie można właściwie ocenić ilości urządzeń i ich celowania.
- Stosowanie niewystarczającej kontroli optycznej:nadmierne rozlanie może powodować odblaski i marnować użyteczne światło.
- Projektowanie w oparciu o sam przeciętny luks:słaba jednorodność może pozostać ukryta za akceptowalną wartością średnią.
- Zapominając o natężeniu oświetlenia pionowego:może to stać się poważnym problemem, gdy obiekt jest przeznaczony do nadawania.
- Niedocenianie warunków termicznych:oprawy dużej mocy wytwarzają znaczne ilości ciepła i wymagają odpowiedniego projektu termicznego.
- Pomijanie pomiarów rozruchowych:Wyniki montażu należy porównać z oryginalnym projektem oświetlenia.
Jak utrzymać długoterminową wydajność?
Oprawa stadionowa o mocy 1800W może pracować przez wiele godzin w warunkach zewnętrznych, dlatego już na początku należy uwzględnić w projekcie planowanie konserwacji. Nagromadzenie brudu, narażenie na środowisko, wahania elektryczne i warunki termiczne mogą mieć wpływ na długoterminową wydajność.
Regularnym przeglądom należy poddać obudowę oprawy, soczewkę optyczną, uchwyty montażowe, połączenia elektryczne oraz układ sterowania. Powierzchnię optyczną należy utrzymywać w odpowiedniej czystości, aby zapobiec niepotrzebnej utracie światła. Elementy mechaniczne należy również sprawdzić pod kątem oznak korozji, poluzowań lub szkód środowiskowych.
Strategia konserwacji powinna również uwzględniać dostęp. Trudno dostępny lub kosztowny element wyposażenia może zwiększyć realne koszty eksploatacji stadionu, nawet jeśli jego początkowa cena zakupu będzie atrakcyjna.
Projekt oświetlenia powinien uwzględniać utrzymanie wydajności, a nie tylko wydajność początkową. UEFA zauważa, że obliczona jednorodność może być wyższa niż wartości zmierzone po instalacji, co jest jednym z powodów, dla których proces projektowania powinien uwzględniać odpowiedni margines.
Często zadawane pytania
Nie. Przydatność zależy od wielkości pola, wysokości montażu, natężenia oświetlenia celu, wymaganej równomierności, rozkładu wiązki i klasy miejsca. Oprawę należy oceniać na podstawie kompletnego projektu fotometrycznego, a nie wybierać wyłącznie na podstawie mocy.
Nie ma uniwersalnej ilości. Liczba zależy od wymiarów obiektu, pozycji montażu, rozsyłu optycznego i wymaganego poziomu oświetlenia. Symulacja fotometryczna wykorzystująca rzeczywisty plik osprzętu jest właściwym sposobem określenia ilości.
Nie. Moc oznacza pobór mocy elektrycznej, podczas gdy użyteczna wydajność stadionu zależy również od wydajności świetlnej, optyki, równomierności, kontroli olśnienia, parametrów kolorystycznych i geometrii instalacji.
Odpowiedni kąt świecenia zależy od wysokości montażu, odległości od powierzchni do gry i pożądanego zasięgu. Rozsyłacze wąskie, średnie i szerokie mogą być przydatne, jeśli zostaną odpowiednio dopasowane do geometrii instalacji.
Można go stosować w projektach związanych z transmisją, ale sama moc 1800 W nie gwarantuje przydatności do transmisji. Natężenie oświetlenia pionowego, równomierność, migotanie, oddawanie barw, temperaturę barwową i odblaski należy sprawdzić pod kątem specyficznych wymagań projektu.
Źle kontrolowane oprawy o dużej mocy mogą powodować niekomfortową jasność dla graczy, sędziów, widzów lub kamer. Właściwe celowanie i rozsył optyczny pomagają skierować użyteczne światło w stronę obszaru gry, jednocześnie redukując niepożądane światło w kierunkach patrzenia.
Kupujący powinni poprosić o pełny arkusz danych produktu, moc znamionową, strumień świetlny, informacje o diodach LED i sterownikach, opcje wiązki, plik fotometryczny, specyfikacje kolorów, zakres temperatur pracy, stopień ochrony, informacje o montażu, warunki gwarancji i dostępną dokumentację testową.
Potencjalnie, ale projekt oświetlenia może wymagać innych ilości, pozycji celowania lub rozsyłów optycznych. Obiekty piłkarskie, lekkoatletyczne, baseballowe i obiekty wielofunkcyjne mogą mieć różną geometrię boiska i wymagania dotyczące widoczności.
Uwagi końcowe
Oświetlenie stadionowe LED o mocy 1800 W może być potężnym rozwiązaniem dla dużych obiektów sportowych, ale najważniejszą decyzją o zakupie nie jest moc podana w karcie specyfikacji. Oprawa musi dostarczać użyteczne światło tam, gdzie jest ono potrzebne, równomiernie je rozprowadzać, kontrolować olśnienie i działać niezawodnie w rzeczywistych warunkach środowiskowych panujących w obiekcie.
W przypadku projektów obejmujących profesjonalną konkurencję lub transmisję, ocena powinna pójść dalej i uwzględnić pionowe natężenie oświetlenia, kolorystykę, migotanie i warunki skierowania kamery. Oficjalne wytyczne FIFA i UEFA dotyczące stadionów pokazują, dlaczego nowoczesne oświetlenie sportowe ocenia się na podstawie kombinacji natężenia oświetlenia, równomierności, olśnienia i parametrów jakości wizualnej, a nie pojedynczej wartości jasności.
Dla dystrybutorów, wykonawców i właścicieli stadionów najbardziej użytecznym podejściem jest dostarczenie dostawcy pełnych informacji o projekcie przed wyborem ostatecznego wyposażenia. Wymiary pola, wysokość montażu, położenie słupa lub dachu, docelowe poziomy luksów, wymagania dotyczące transmisji i lokalne warunki elektryczne pozwalają producentowi oświetlenia zalecić odpowiednią konfigurację zamiast po prostu podawać produkt o mocy 1800 W.
